大倾角输送机

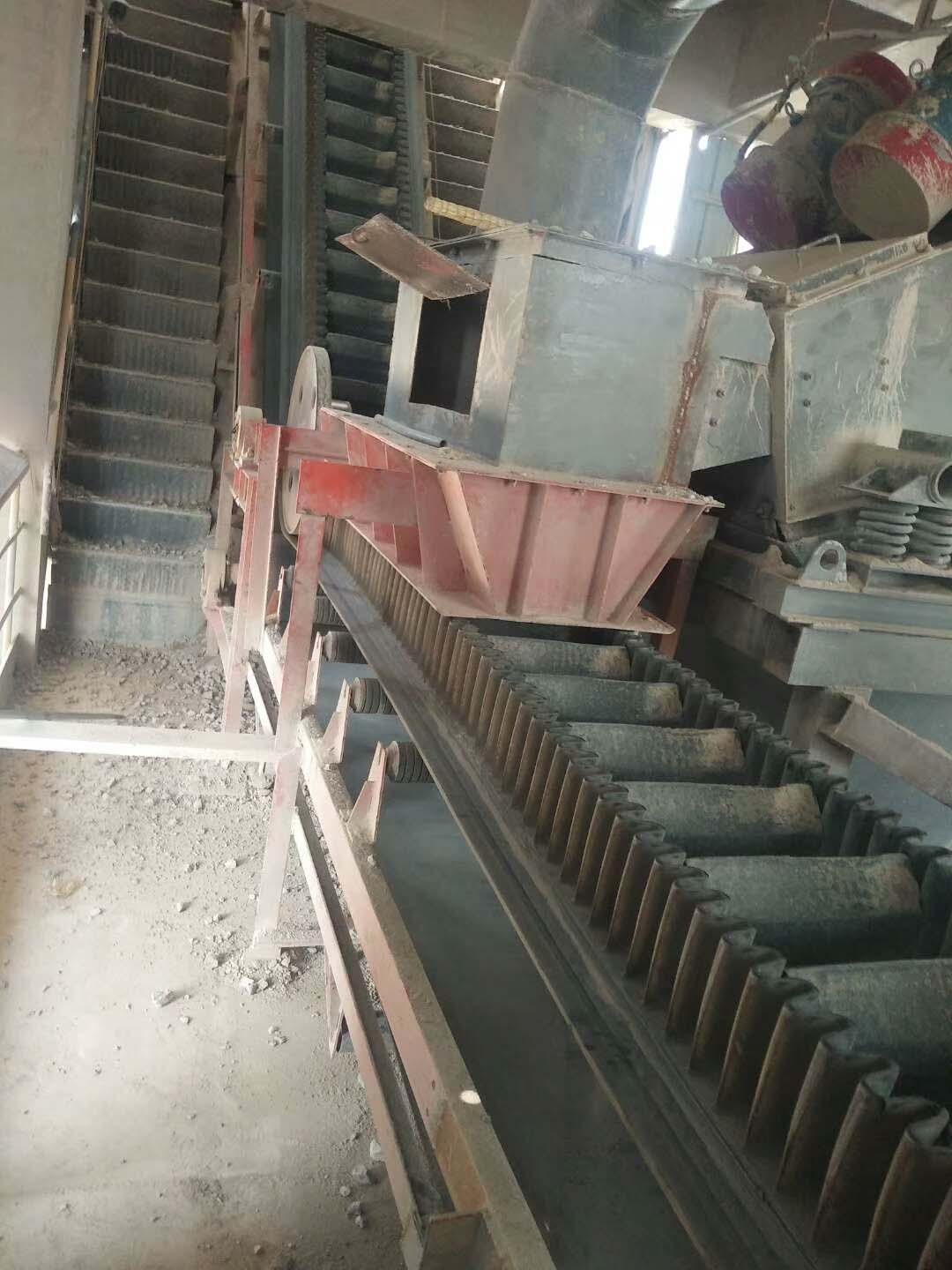

大倾角皮带输送机是常规带式输送机的几大类型之一，与皮带输送机相比较，优势在于倾角输送，适合在65度以下的输送方向，充分利用挡边挡板装料，整体机构结构简单，运行可靠，故障率低等优点；

大倾角输送机运行原理:

并具有斜坡输送、占地少等特点，因而是大倾角输送和垂直提升物料的理想设备。大倾角皮带输送机的更大特点是采用波状挡边输送带来取代普通输送带。工作原理和结构组成与通用带式机相同。因此，像传动滚筒、拖辊、拉紧装置、中间机、中间架支腿、尾架、卸料漏斗、头部护罩、空段清扫器、?；ぷ爸玫炔考?，都可以与通用带式输送机的相应部件通用。

　　大倾角皮带机结构：

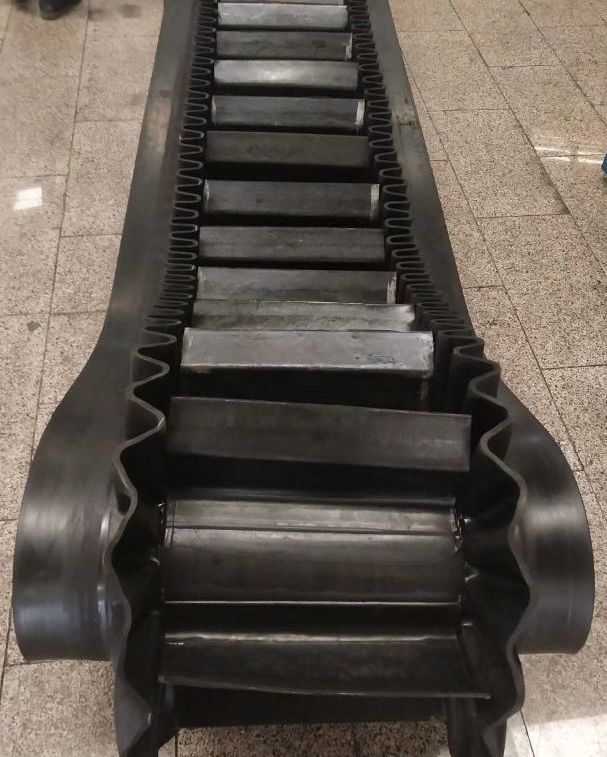

　　波状挡边输送带：在输送机中起曳引和承载作用。波状挡边、横隔板和基带形成了输送物料的"闸"形容器,从而实现大倾角输送。

　　电机驱动装置：是输送机中的动力部分。系由Y系列电动机,ZJ型轴装式减速器,楔块式逆止器组成。

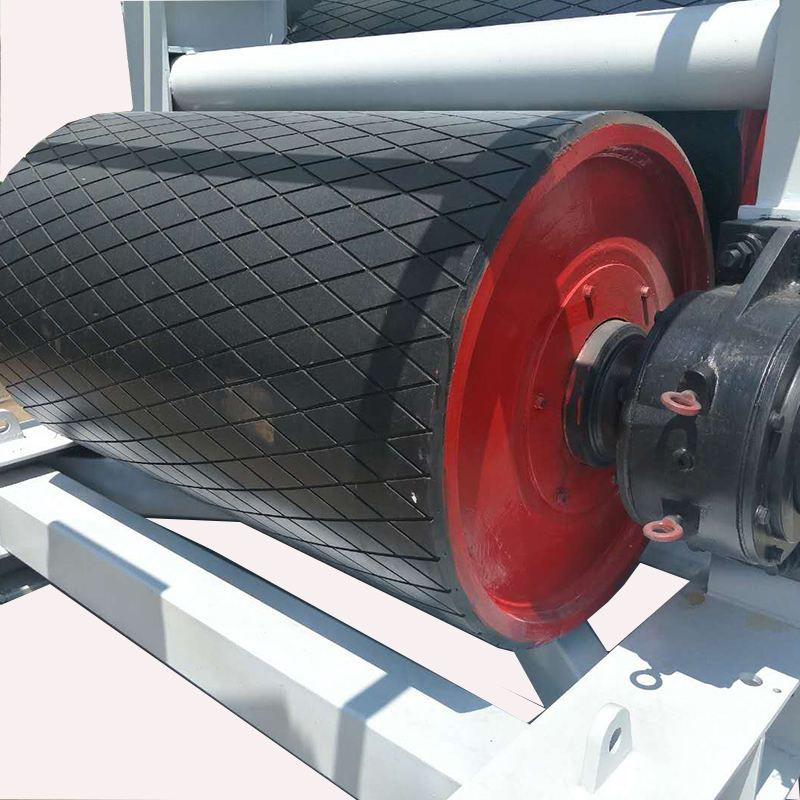

　　动力传动滚筒：是动力传递的主要部件,输送带借其与传动滚筒之间的摩擦力而运行。本系列传动滚筒有胶面和光面之分,胶面滚筒是为了增加滚筒和输送带之间的附着力。

　　改向滚筒：用于改变输送带的运行方向。改向滚筒用于输送带下表面(非承载面)。

　　皮带压带轮：用于改变输送带的运行方向,压带轮用于输送带上表面(承载面)。

　　大倾角皮带机托辊：托辊用于支承输送带和带上的物料、使其稳定运行。本系列有上平行托辊、下平型托辊两种型式。

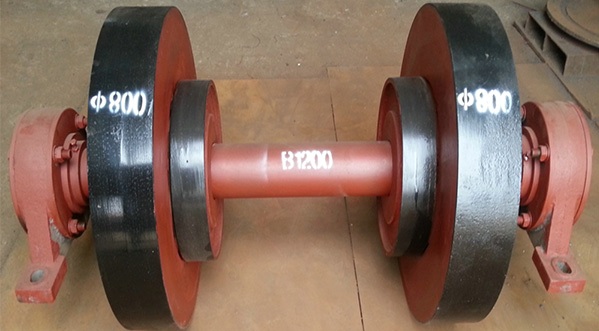

　　托带支撑辊：托带辊用于在凸弧段机架上支承输送带下分支,其支承于挡边输送带两侧的空边上。若干组托带辊形成一个圆弧段用于使输送带改向。托带辊采用悬臂支承。

　　立辊：立辊用于限制输送带跑偏,并安装在上、下过度段机架上。每个过滤段机架上设有4个,上、下分各两个。

　　拍打轮清料装置:用于拍打输送带背面,震落粘在输送带上的物料。

　　拉紧装置：它的作用有:1.使输送带具有足够的张力,保证输送带和传动滚筒间不打滑。2.限制输送带在各支承间的垂度,使输送机正常运转。本系列采用螺旋拉紧装置。

　　大倾角皮带机主要配件：机架、头部漏斗、头部护罩、导料槽、中间架、中间架支腿等：在输送机中分别起支承、防尘和导料作用。本系列中间架支腿有低式、中式和高式三种。下水平段和倾斜只配用低式中间架支腿,而上下水平段根据不同的头架(低式、中式和高式头架)分别配用不同的中间架支腿(低式、中式和高式中间架支腿)

　　大倾角皮带机适用范围：

　?、?、可以广泛用于煤炭、粮食、建材、建筑、冶金、电力、化工和轻工等行业 。

　　②、可在-25~40℃的环境范围内输送堆积密度为0.5-2.5t/m3的各种散装物料。

　?、?、更大输送角度为90°，更大输送物料的块度为550mm。
